Proyecto SILLA
2019
Aporte ( Escuela
Tecnica 3 de Benavidez -Visite
con Street View)
LEEME: Se
suprimiran intencionalmente los acentos y caracteres que pudieran
generar problemas de lectura en ciertos dispositivos viejos, con el
objetivo de democratizar la lectura de esta pagina. |
(Estado del
proyecto en desarrollo al 30-10-19)
OBJETIVO
El Proyecto consiste en
DESARROLLAR una maqueta de
SILLA DE RUEDAS con funcionamiento eléctrico accionada
y con la posibilidad de una APLICACIÓN en el teléfono celular.
Mas detalles del objetivo del proyecto proporcionado
por el Arquitecto Zampa, en
Borrador del proyecto.
Proyectos similares (recopilado de
Internet)
|
| Docentes de Tecnica 3 asociados
al proyecto: xxxxxxxx
xxxxxxx
xxxxxxxx
xxxxxxx
xxxxxxxx
xxxxxxx
------------------------------------------------------------------------------
Docente asesor en electronica
de la Tecnica 3 de Benavidez -Tigre. Prof: Bolaños DJ.
WEB:
http://www.bolanosdj.com.ar
FORMULARIO DE CONTACTO CON EL
DOCENTE |
PLANIFICANDO
PROYECTO "MAQUETA SILLA"
Nota de Prof: Bolaños DJ: Basare el aporte en el proyecto,
en un
proyecto similar, que consiste en el manejo de un camion realizado con
material rescatado en su mayoria,
el cual esta disponible en
Proyecto
Camion.

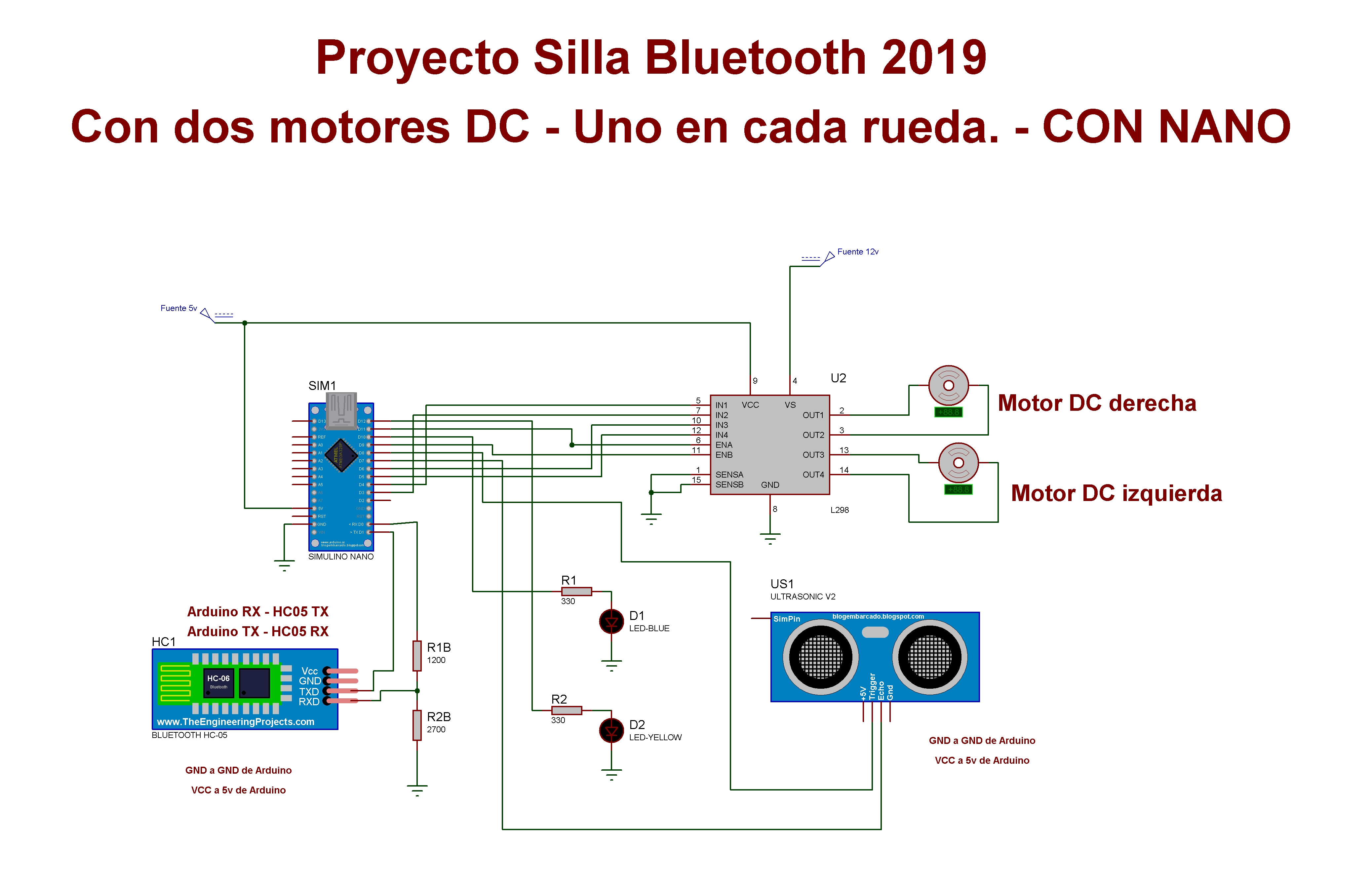

Partes necesarias para el nuevo proyecto
|
Maqueta a escala funcional de una
silla de ruedas con el mayor detalle
posible
(A realizar por equipo de
electromecanica)
|
|

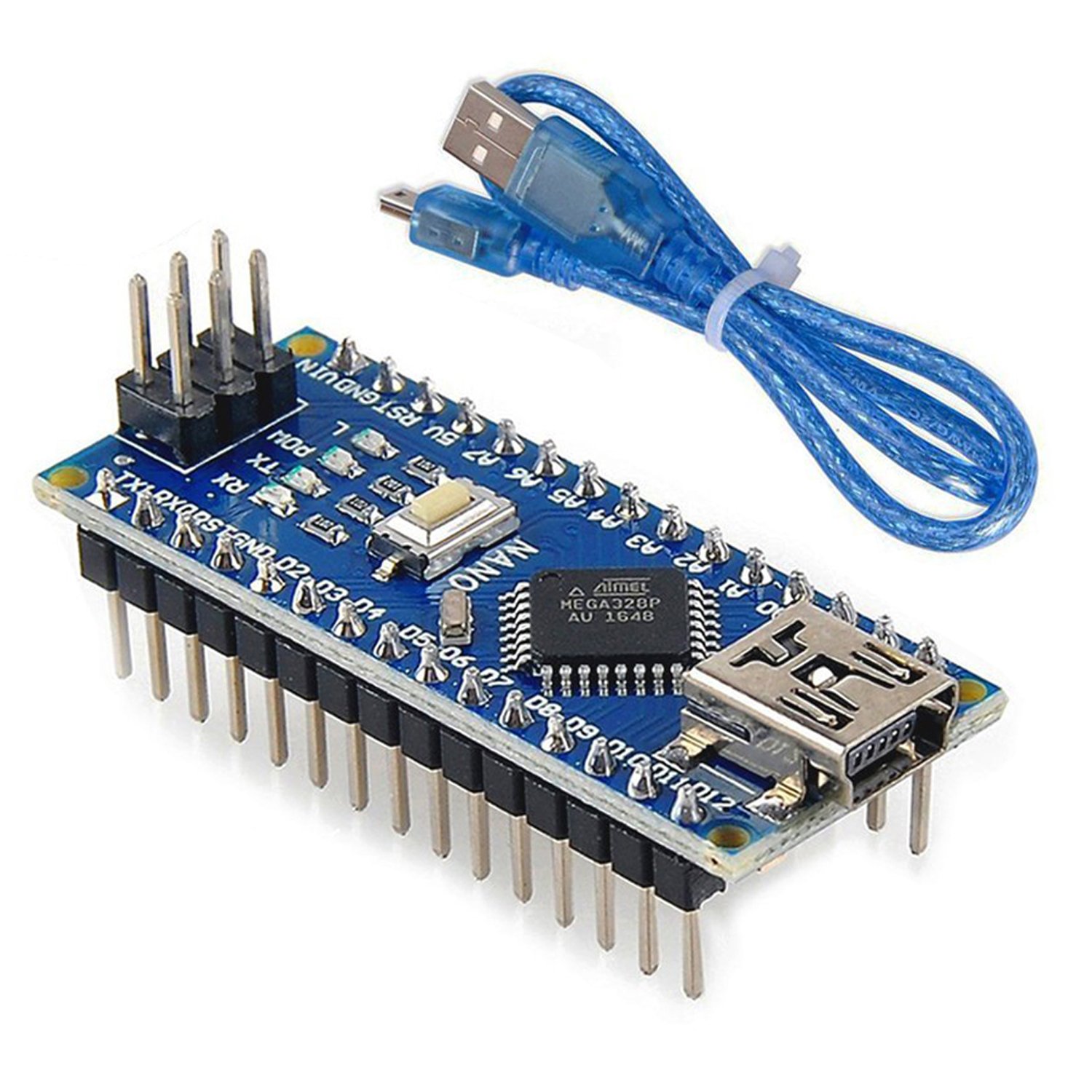

ARDUINO NANO
(Para la logica de control)
|
|

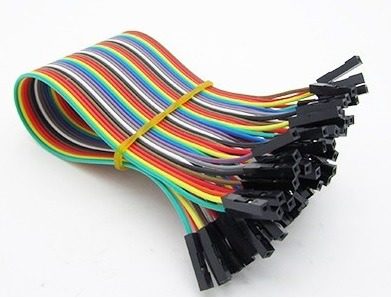

Cables para Arduino 20 cm
- Hembra - Hembra
|
|

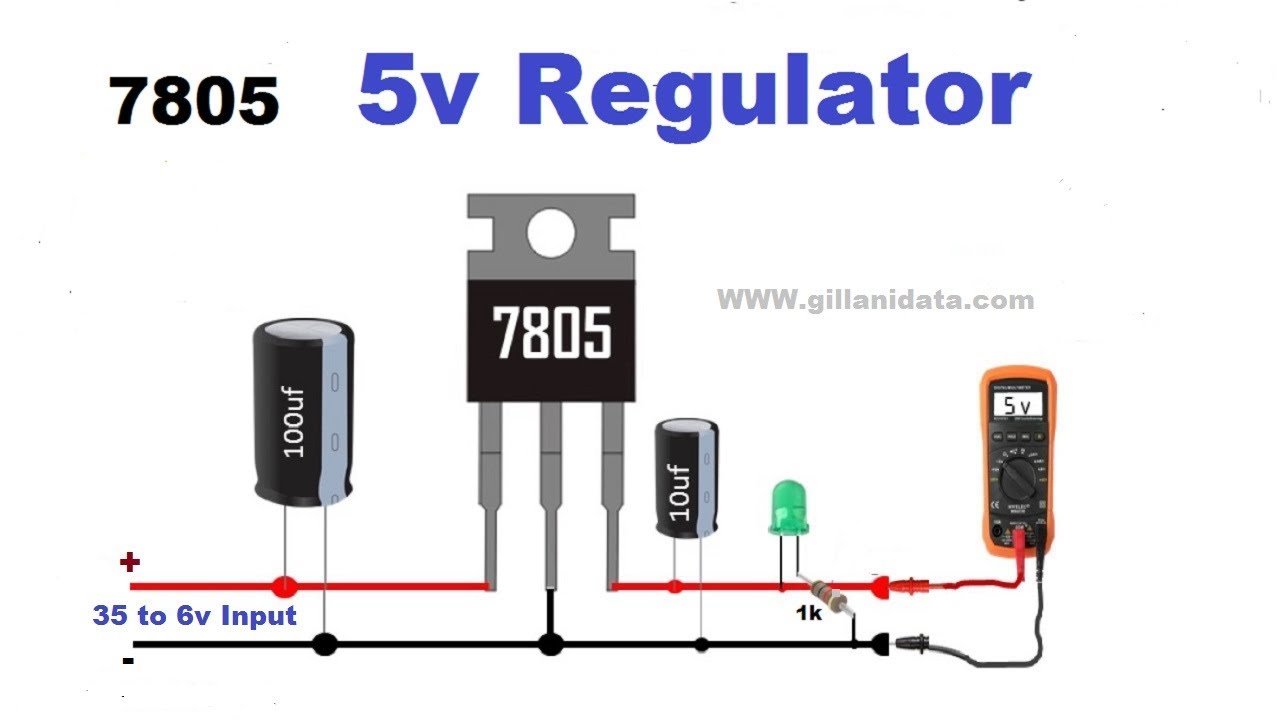

FUENTE REGULADA DE 12V A 5 V
Se planea alimentar con12 v de
bateria, la cual se reduce a 5v para alimentar placa Arduino, motores y
otros.
IC - 7805 (regulador de voltaje)
Capacitor electrolitico 100uf x 25v
Capacitor electrolitico 10 uf x 25v
Led verde 5 mm con Resistencia 1K - 1/4 W (solo funcion
indicadora)
|
|
Motores a determinar
En maqueta de usaran

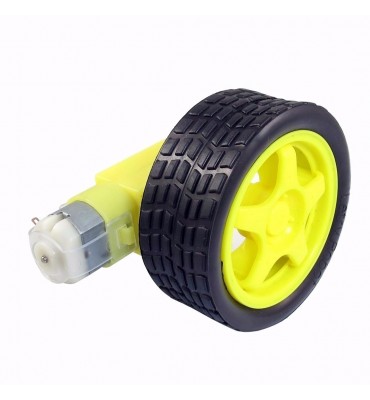

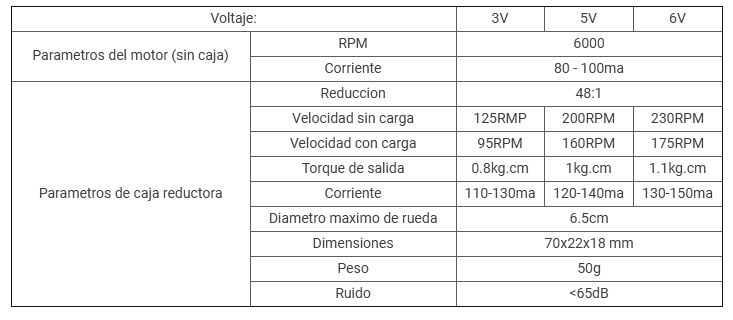

2x Motor
dc con caja reductora y rueda goma
|
|

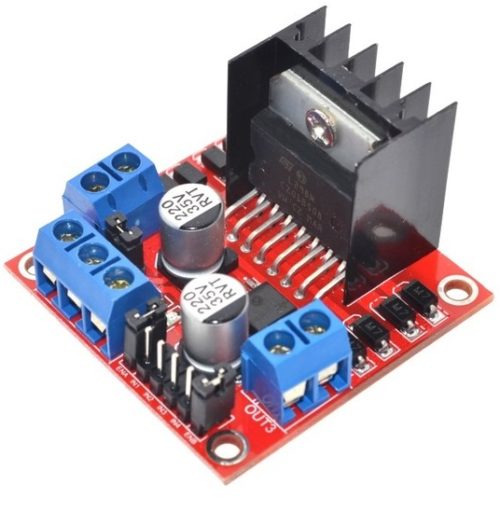

MODULO LM298 (PUENTE H)
(Interfaz
para manejo de los motores)
Este componente solo admite 2A,
por lo cual se ha de medir
previamente el consumo del motor principal en estado de carga
maxima para evitar que se dañe.
 |
|

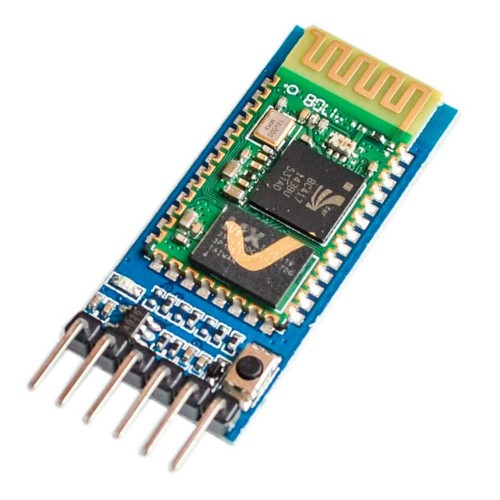

MODULO BLUETOOTH HC05
|
|

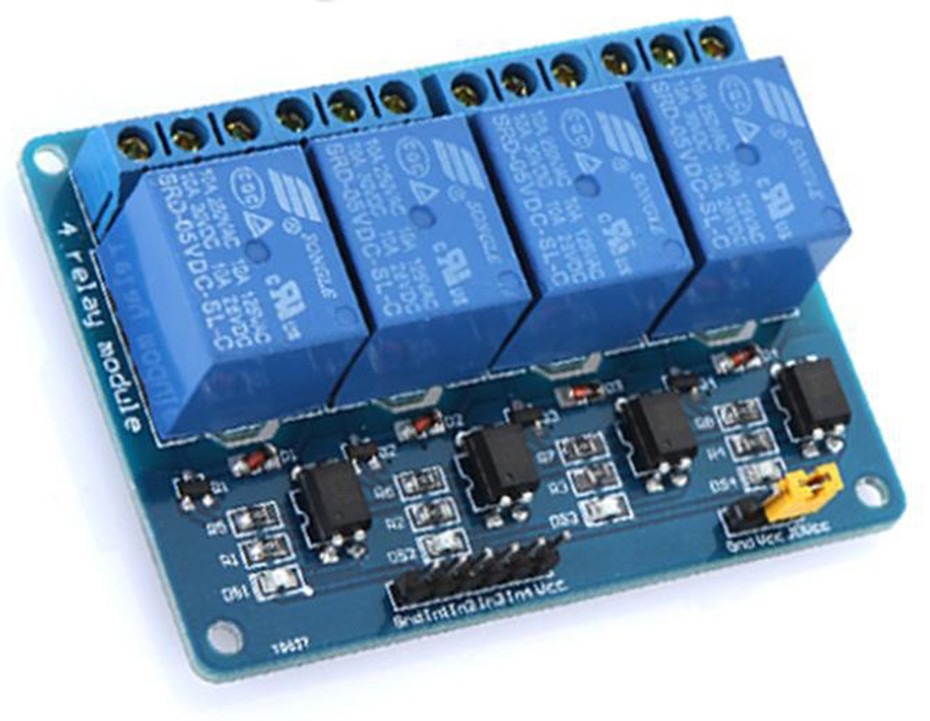

MODULO 4 RELES
Comandar elementos adicionales como
luces o sirena
|
|
BATERIA DE 12V
(a seleccionar de acuerdo a
opinion de equipo docente)
|
|
BUZZER ACTIVO 5V
(Para alguna respuesta sonora)
|
|

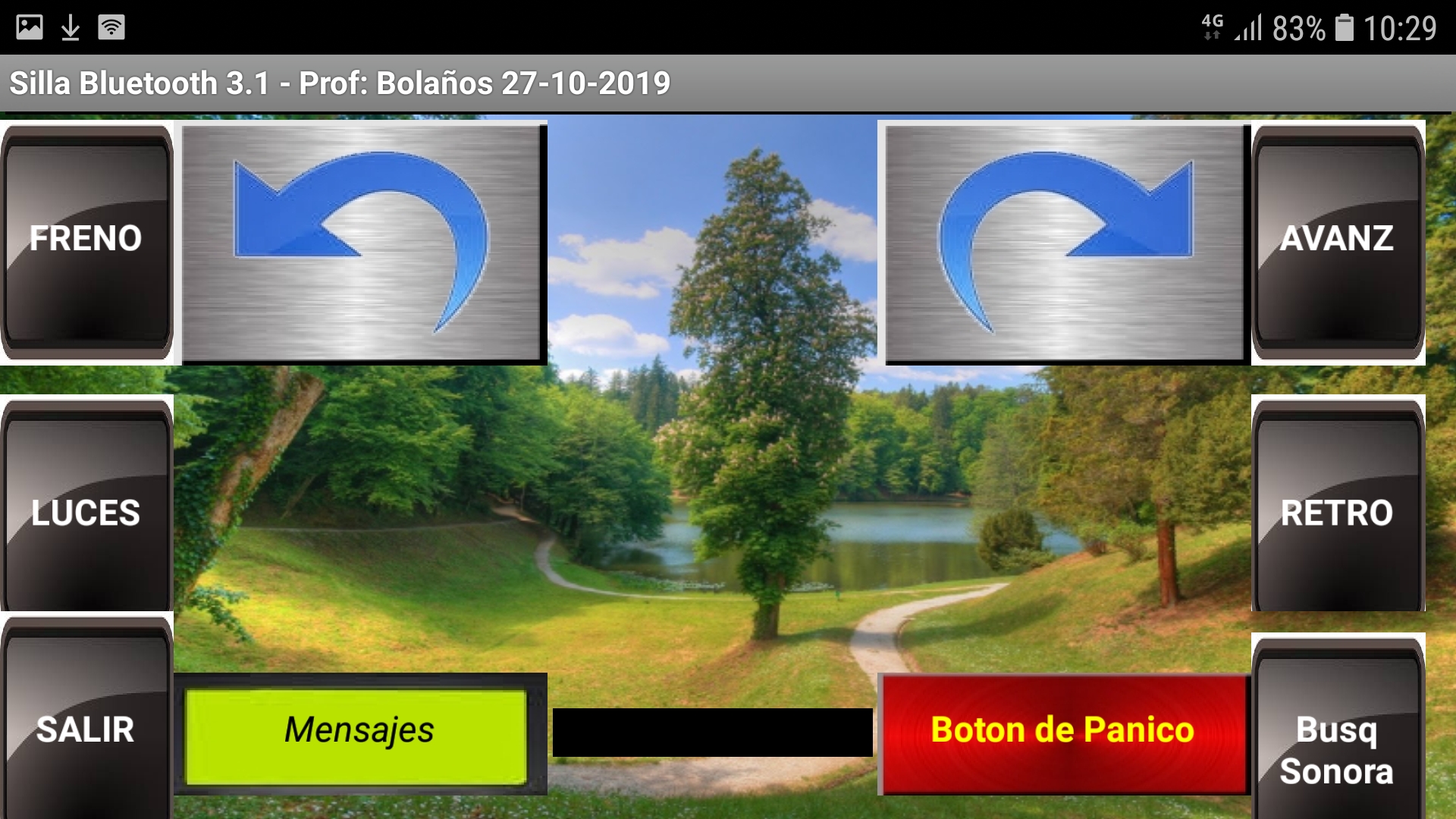

CELULAR O TABLET
CON BLUETOOTH Y
ACELEROMETRO
(PARA
EJECUTAR LA APP)
|
|

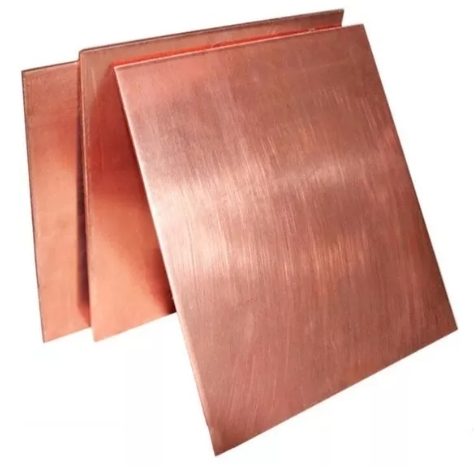

Placa virgen 15cm x 20 cm o similar
con objetivo de soporte de la electronica de la maqueta
|
|
|
|
OTROS A DEFINIR |
EJEMPLO DE
DESARROLLO DE MONTAJE DE SILLA

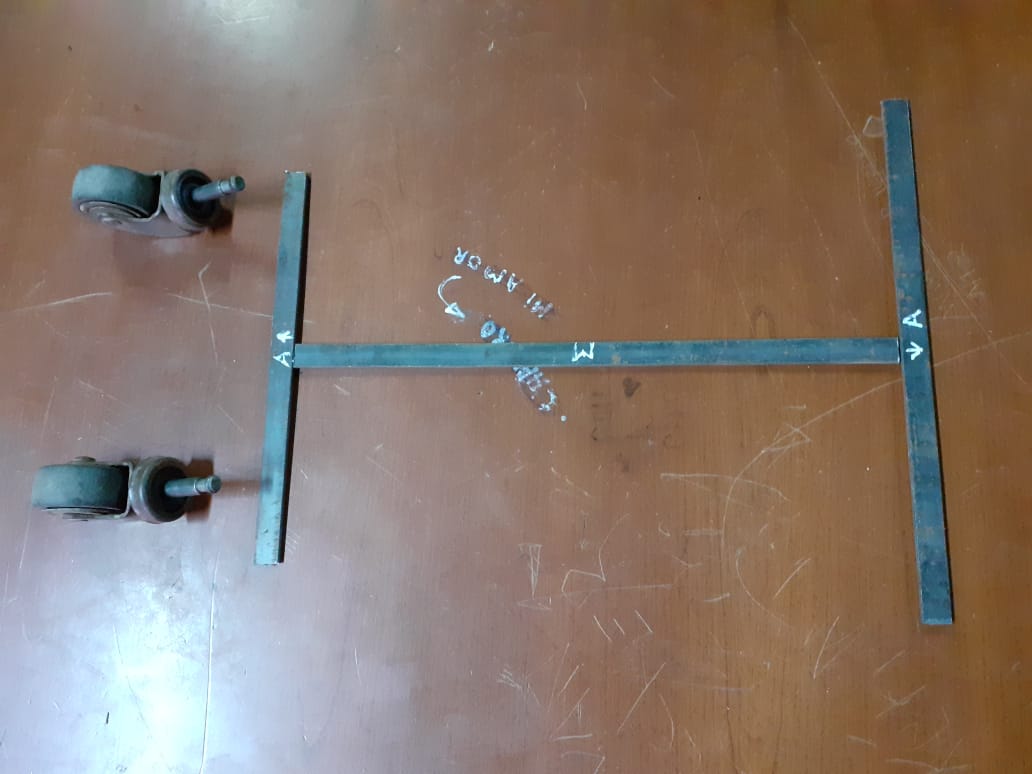

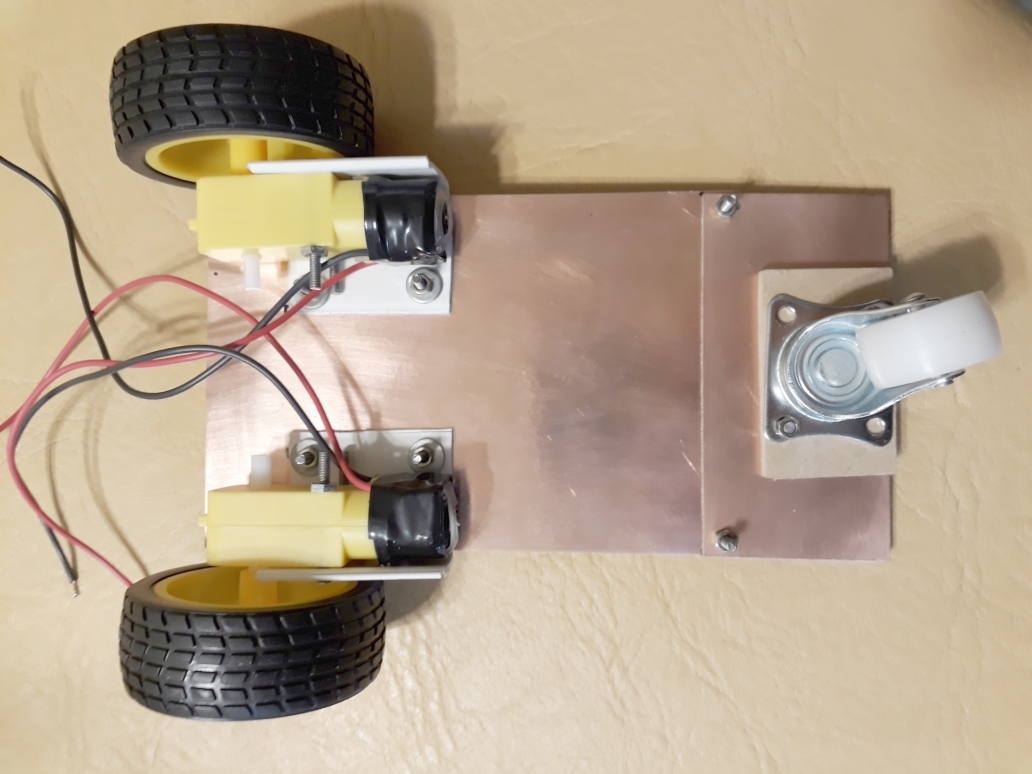

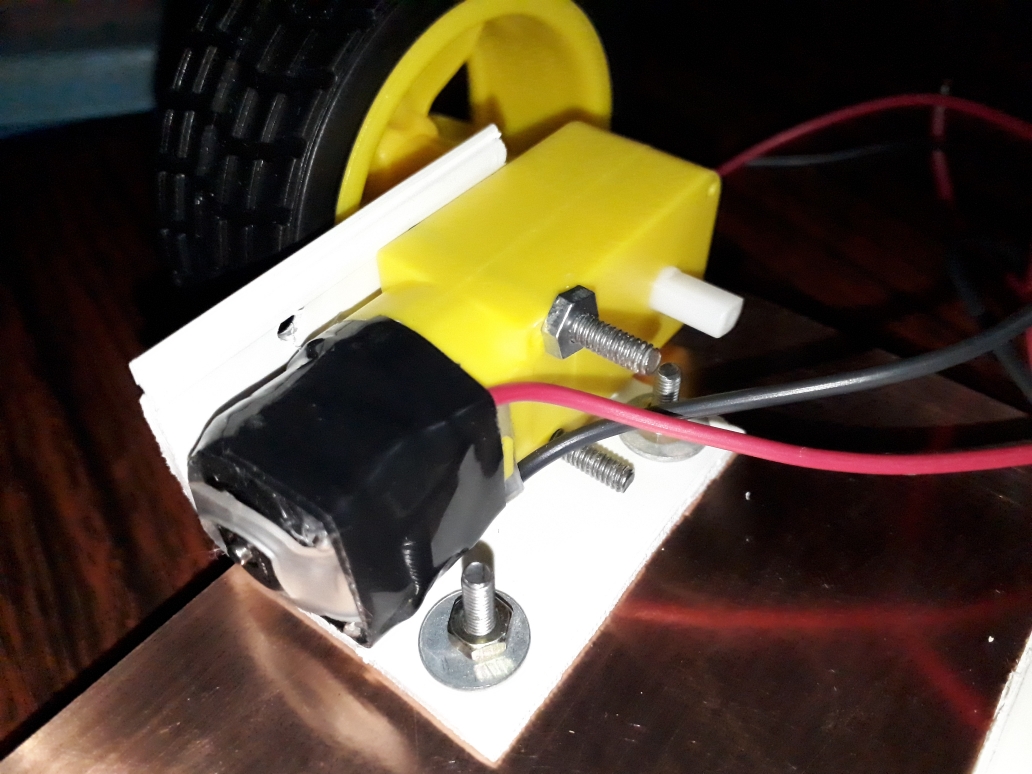

SE MONTA LA BASE DE LA ELECTROMECANICA DE LA SILLA
SOBRE PLACA VIRGEN PARA CIRCUITO.
SE UTILIZA ESTE MATERIAL POR DISPOSICION,
SU PESO Y RIGIDEZ.
LOS PERFILES L QUE SOSTIENEN LOS MOTORES SON DE
CABLECANAL. |
 |
 |
|
|
| |

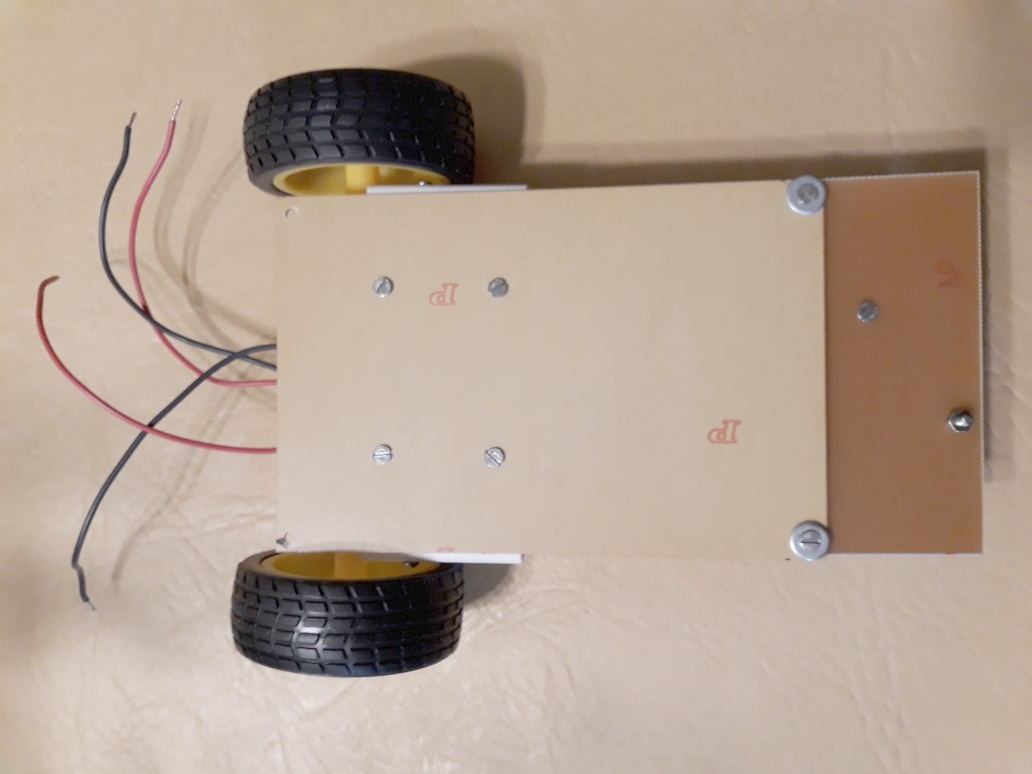

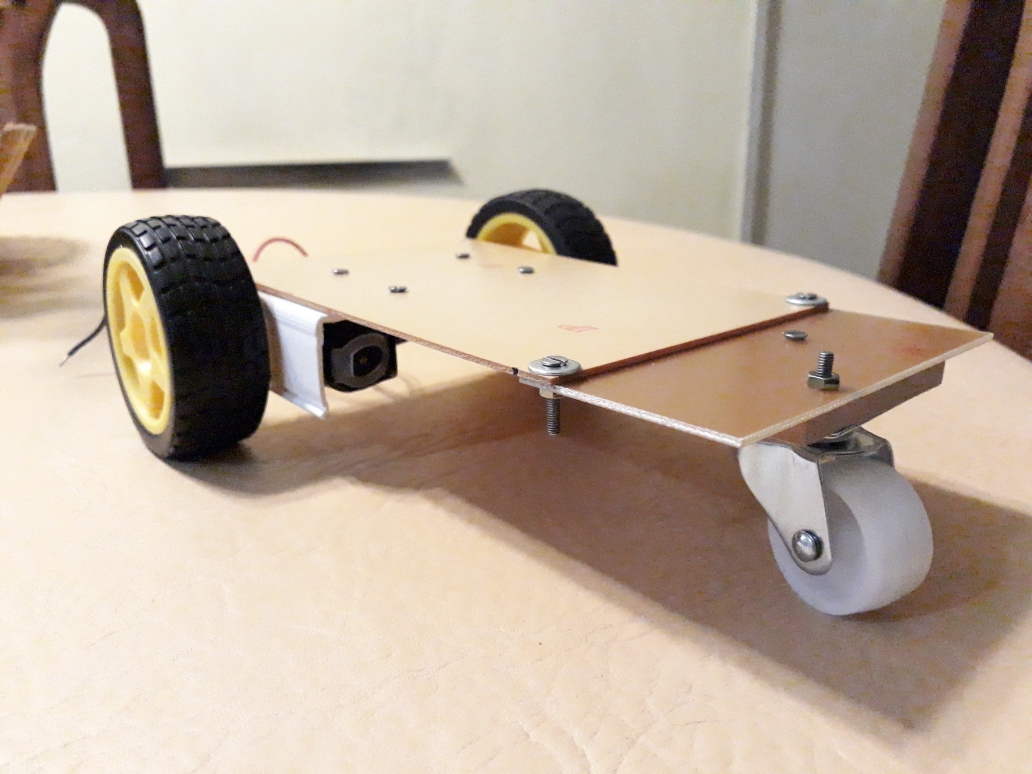

OTRO EJEMPLO DE
DESARROLLO DE MONTAJE DE SILLA

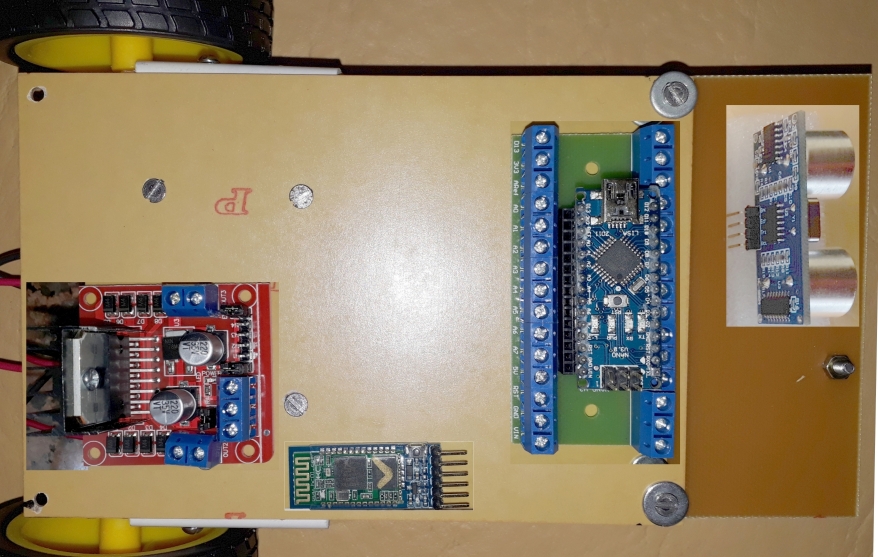

INICIANDO POSIBLE
UBICACION DE LOS COMPONENTES
SE INCLUYE
SENSOR ULTRASONIDO PARA DETECCION
DE OBTACULOS AL
FRENTE (NO EN LISTA DE MATERIALES)

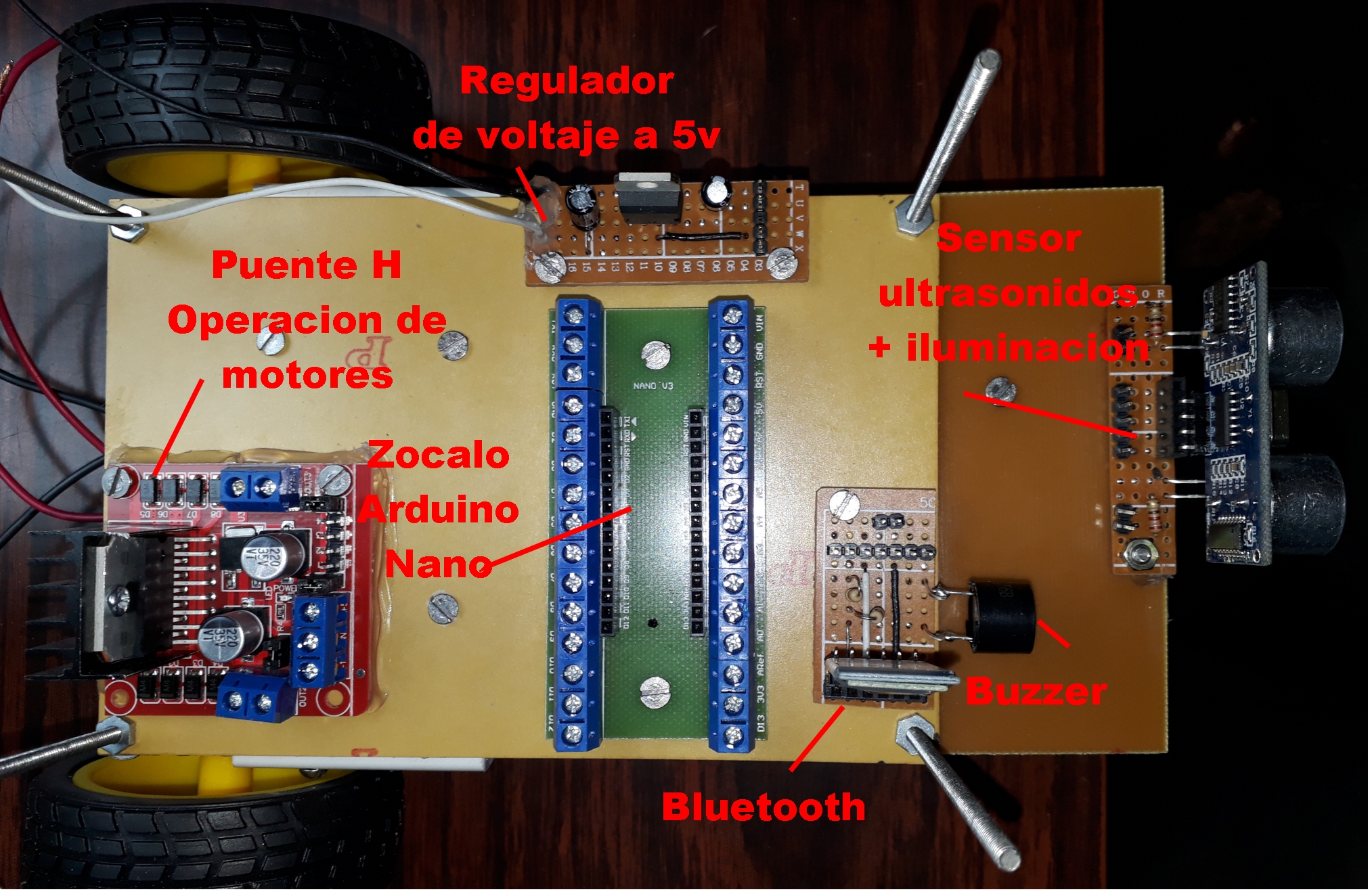

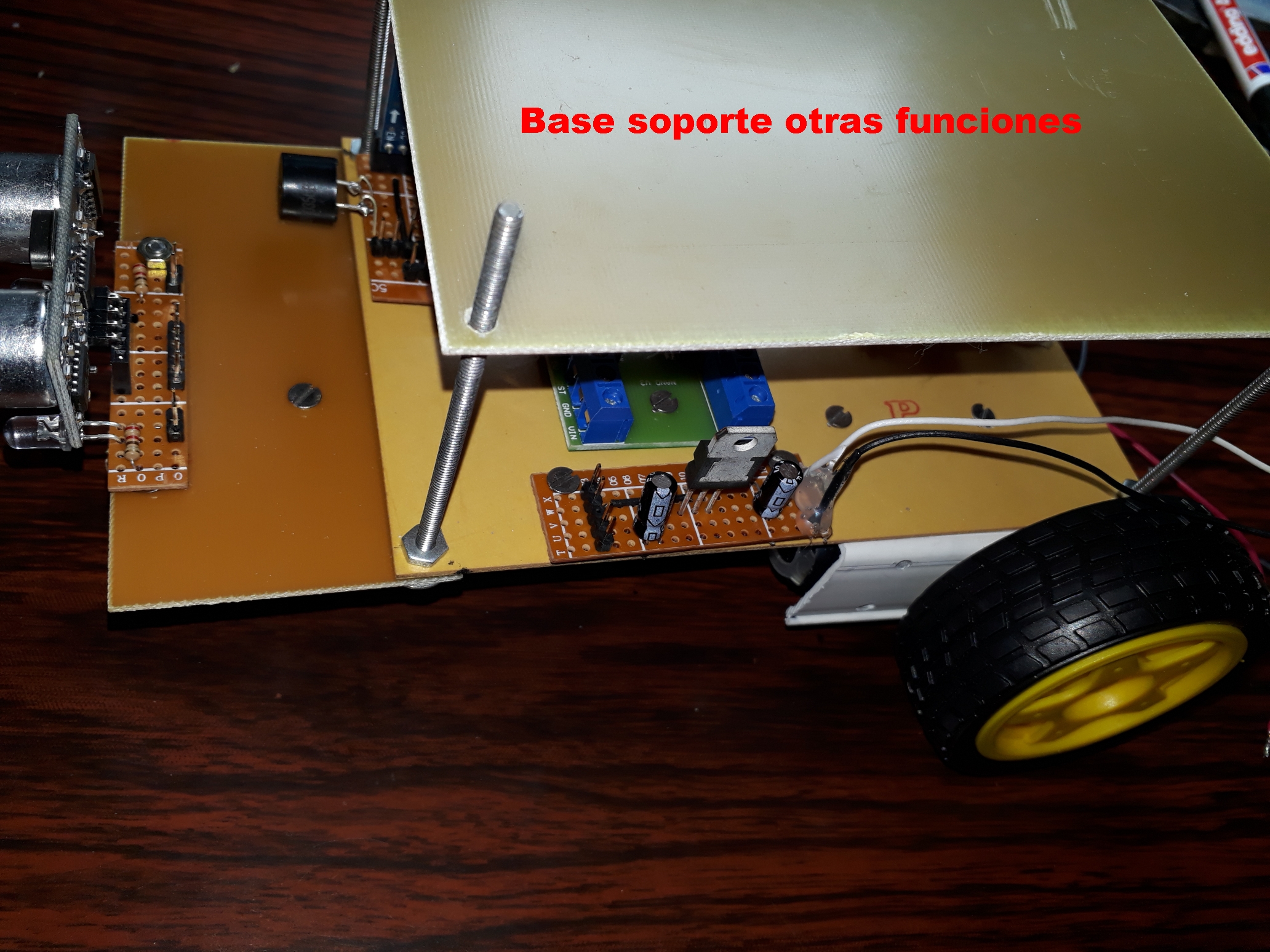

PRIMER MONTAJE DE
LOS COMPONENTES
FIJACION DE PARTES
(continuara)
